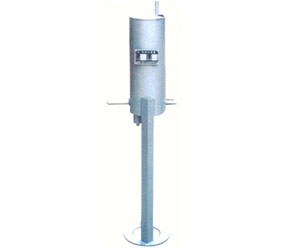

取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点，广泛用于石油、化工、轻工、电力等部门的、加热、换热，冷却器也可做为油泵的自封冷却器。

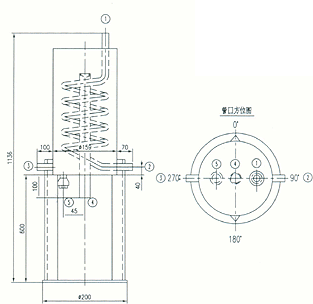

1、单一相取样冷却器SCXQ—IA
单-相取样冷却器主要性能表
管道 |
设计压力 |
3.92MPa |
壳程 |
设计压力 |
常压 |
设计温度 |
350℃ |
设计温度 |
60℃ |
操作介质 |
/ |
操作介质 |
水 |
换热面积：0.084m2 |
单-相取样冷却器管口说明表
规格型号
(施工图图号） |
操作介质 |
盘管材质 |
设备开口DN |
1 |
2 |
3 |
4 |
5 |
SCXQ-1A-1(S5-10-1) |
油 品 |
20 |
15 |
15 |
20 |
25 |
G1/2 |
SCXQ-1A-2(S5-10-2) |
含硫油品 |
1Cr18Ni9Ti |
15 |
15 |
20 |
25 |
G1/2 |
SCXQ-1A-3(S5-10-3) |
油 气 |
20 |
15 |
8(外) |
20 |
25 |
G1/2 |
SCXQ-1A-4(S5-10-4) |
含硫油气、氢气 |
1Cr18Ni9Ti |
15 |
8(外) |
20 |
25 |
G1/2 |
|
 |

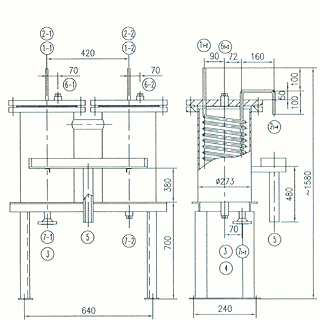

2、双联取样冷却器SCXQ-IB
双联取样冷却器主要性能表
管道 |
设计压力 |
0.58MPa |
壳程 |
设计压力 |
0.58MPa |
设计温度 |
172℃ |
设计温度 |
60℃ |
操作介质 |
汽、水 |
操作介质 |
水 |
换热面积：1.04m2 |
双联相取冷却器管口说明表
编号 |
名称 |
数量 |
公称直径DN |
公称压力PN |
备注 |
1 |
水蒸汽入口 |
2 |
10 |
/ |
|
2 |
水蒸汽出口 |
2 |
10 |
/ |
|
3 |
冷却水入口 |
1 |
40 |
2.0 |
|
4 |
冷却水出口 |
1 |
40 |
2.0 |
|
5 |
排水口 |
1 |
50 |
/ |
|
6 |
上排空口 |
2 |
G1/2 |
/ |
带管塞 |
7 |
下排空口 |
2 |
G1/2 |
/ |
带管塞 |
|
 |

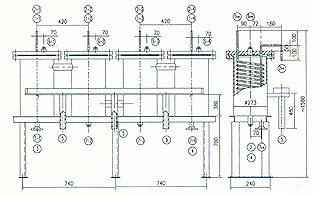

3、四联取样冷却器SCXQ-IC
四联取样冷却器主要性能表
管道 |
设计压力 |
4.62MPa |
壳程 |
设计压力 |
0.58MPa |
设计温度 |
275℃ |
设计温度 |
60℃ |
操作介质 |
汽、水 |
操作介质 |
水 |
换热面积：2.08m2 |
编号 |
名称 |
数量 |
公称直径DN |
公称压力PN |
备注 |
1 |
水蒸汽入口 |
4 |
10 |
/ |
|
2 |
水蒸汽入口 |
4 |
10 |
/ |
|
3 |
冷却水入口 |
1 |
40 |
2.0 |
|
4 |
冷却水出口 |
1 |
40 |
2.0 |
|
5 |
排水口 |
1 |
50 |
/ |
|
6 |
上排空口 |
2 |
G1/2 |
/ |
带管塞 |
7 |
下排空口 |
2 |
G1/2 |
/ |
带管塞 |
|
 |
|
