产品概述
SOX采样器参考UOP技术设计制造，适用干石油、化工装置中对管道内的工艺状况下各种介质，尤其是有毒、易燃、易爆等危害性的中、低压气、液介质的无泄漏采样。样品真实性强，准确性高，无残液、残气排放。有效地防止有毒、有害介质对操作者的伤害。同时不会污染环境，避免了易燃、易爆介质在采样时可能造成的危险事故。符合国家对环保和防火、防爆规范的要求。
.jpg)
SCX采样器已在国内石油化工工艺装置，如渣油加氢、重油催化、气体分馏等装置中采用，获得了一致好评。我公司生产的SCX型采样器器主要有SCXL型在线式采样器和SCXM型密闭式采样器两大类。用户可以根据不同的工艺要求选用。各采样器主体材质均为1Crl8Ni9Ti或OCrl8Ni9Ti，外观大方、华丽。
1、SCXL型在线式采样器■结构特点SCXL型在线式采样器，主要由应急阀、传动丝杆、阀体、丝杆支架、手柄、柱塞、出液管、密封组件及联接法兰组成。由于柱塞贯穿于阀体及联接法兰中，保证了每次采样时不排残液(气)，也消除了凝堵的因素。
■型号、适用范围及使用方法①SCXL—IA型液体在线式采样器■适用范围：本采样器适用于各种粘度、无强腐蚀性的液体介质的采样。 使用温度：-20～200℃，工作压力：0～6.4Mpa■使用方法：(1)将贮样瓶瓶口对准采样器的出液管口：
(2)逆时针方向，慢慢旋转采样器手柄至液口流出介质为止：
(3)等样品采足后，立即顺时针方向旋转采样器手柄至丝杠全部旋入为止。

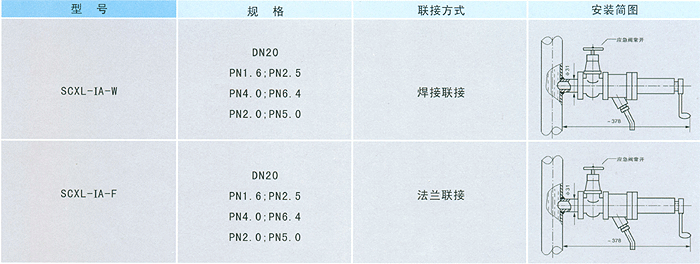

■型号及参数：

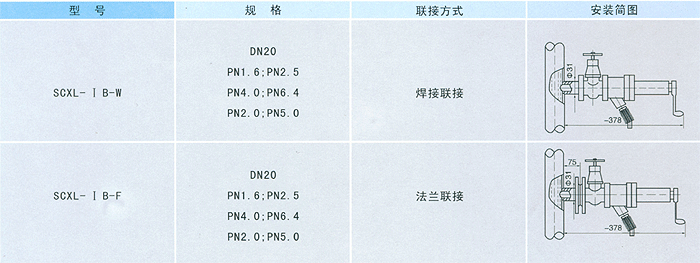

②SCXL—IB型液体在线式采样■适用范围：本采样器适用于各种粘度、无腐蚀性的液体介质的采样。也可用作易凝堵部位的排空阀、检查阀等。使用温度：-20～425℃，工作压力：0～6.4Mpa■使用方法：(1)将贮样瓶口对准采样器的出液管口。(2)逆时针方向慢慢旋转采样器的手柄至出液口流出介质为止。(3)待样品采完后，立即顺时针方向旋转采样器的手柄至丝杆全部旋入为止。■型号及参数

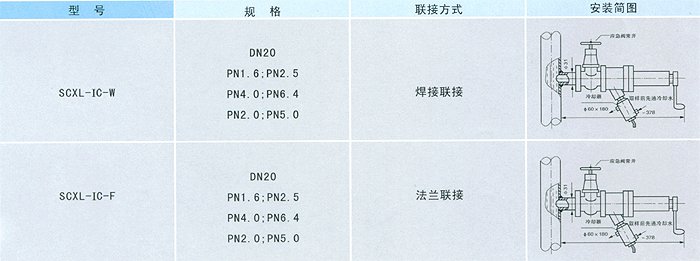

③SCKl—IC型液体在线式采样器■适用范围：本采样器适用于各种粘度、强腐蚀性的高温、易燃液体介质的采样。使用温度：-20～425℃，工作压力：0～6.4Mpa■使用方法：(1)先将采样器出液口处的冷却器接入冷却液；(2)将贮样瓶口对准采样器的出液管口；(3)逆时针方向慢慢旋转采样器的手柄至出液口流出介质为止；(4)待样品采完后，立即顺时针方向旋转采样器的手柄至丝杆全部旋入为止。
?、?/span>SCXL—Ⅱ气体在线式采样器■适用范围：适用于无颗粒、不凝结、不结晶的各种气体介质的采样。 使用温度：-20—425℃，工作压力：0-6.4Mpa■使用方法： (1)先将贮气袋的采气接管插入采样器的采气接头中
(2)按逆时针方向慢慢旋转采样器手柄至介质进入贮气袋中，样品采足后，立即顺时针方向旋转采样器至丝杠全部旋入为止。
(3)密封后贮气袋进气管后，再将采取接头上的锁紧套往上移动，采取气接管即自动与采气接头脱开?！鲂秃偶安问?br />

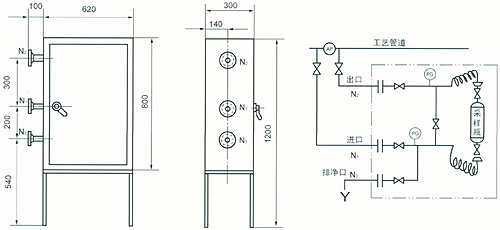

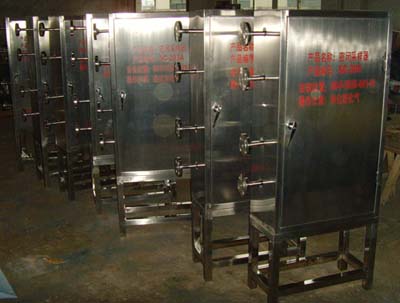

2、SCXM型密闭采样器SCXM型密闭式采样器，主要由箱体、采样瓶、缓冲罐、快换手轮、压力表、阀门、密封件及法兰组成。■结构特点由于采样瓶与工艺管之间用带有快换手轮连接，因此，操作简单、迅速、方便。■技术参数适用范围①SCXM—IA型液体密闭式采样器■适用范围：适用于各种有毒、有害、易燃、易爆等各种液体介质的采样?！黾际醪问翰裳露龋?/span>-20—60℃，设计压力：0～10.0Mpa，采样量：100ml
注：N1、N2、N3管口为DN15

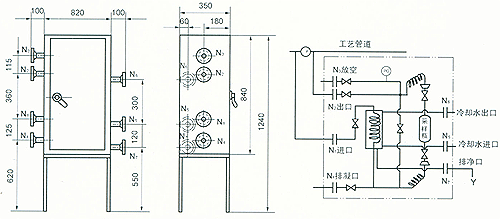

PN1.6～10.0②SCXM—IB型液体密闭式采样器■适用范围：适用于各种有毒、有害、易燃、易爆等各种液体介质的采样。■技术参数：采样温度：-20～400℃，设计压力：0～10.0Mpa，采样量：100ml
注：N1、N2、N3管口为DN15
PN1.6～10.0
N4、N5、N6管口为DN20
PN1.6

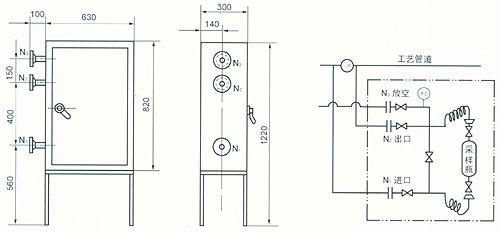

③SCXM-IIA型气体密闭式采样器■适用范围：适用于各种有毒、有害、易燃、易爆等各种气体介质的采样?！黾际醪问菏褂梦露龋?/span>-20～50℃，设计压力：0～10.0Mpa，采样量：200ml～500m1
注：N1、N2、N3、N4管口为DN15
PN1.6～10.0

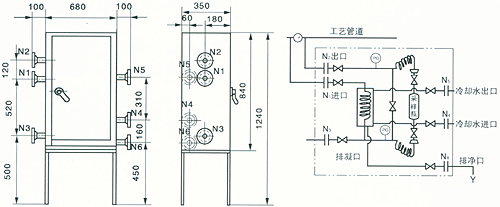

④SCXM-IIB型气体密闭式采样器■适用范围：适用于各种有毒、有害、易燃、易爆等各种气体介质的采样。■技术参数：采样温度：-20～400℃，设计压力：0～10.0MPa，采样量：200ml一500m1
注：N1、N2、N3、N4管口为DN15
PN1.6～10.0
N5、N6、N7管口为DN20
PN1.6
订货须知1、订货时请详细注明采样器型号、介质名称、压力和温度。
2、请注明连接面法兰标准。
